SENSOR KELEMBAPAN TANAH

MP-508B

Manual

PENGENALAN & PRINSIP

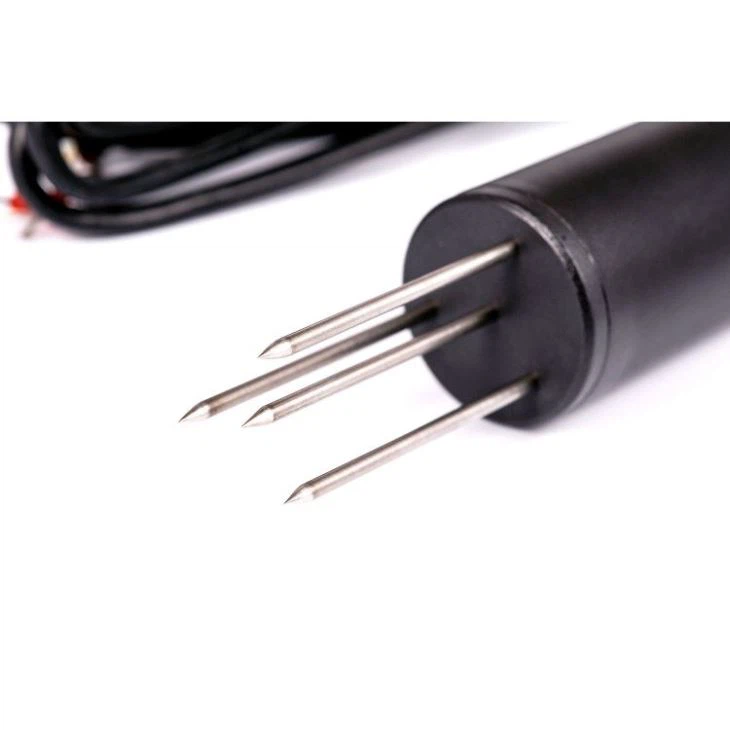

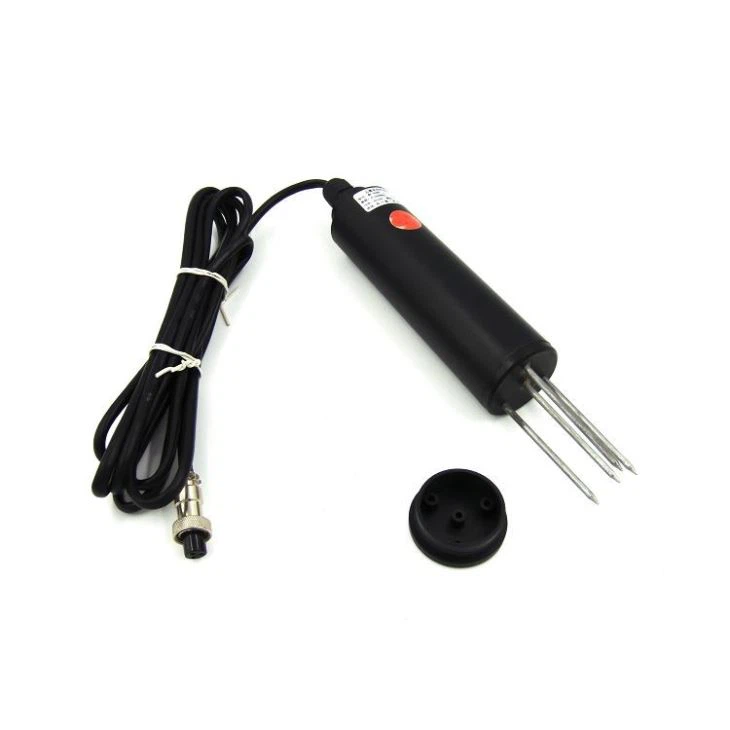

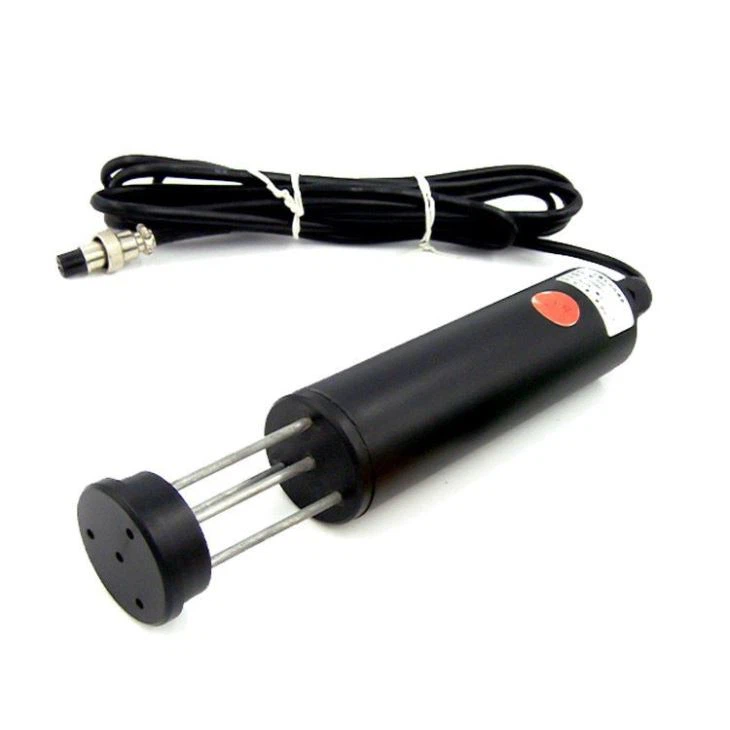

Sensor MP-508B boleh digunakan secara meluas dalam pemantauan kelembapan tanah, pengairan penjimatan air, kawalan rumah hijau, pertanian ketepatan, pemantauan jalan raya, hidrometeorologi dan bidang lain. Ia adalah alat pengukur kelembapan kelantangan tanah yang dibangunkan oleh prinsip FDR. Peralatan ini boleh digunakan secara langsung dengan instrumen kawalan, dan juga boleh dihubungkan dengan pelbagai pengumpul data, terminal mudah alih, dan lain-lain. Untuk penyelidikan saintifik atau pengurusan pengairan, siasatan mp-508B boleh mengukur kelembapan tanah dengan cepat dengan menyemai siasatan keluli tahan karat ke dalam permukaan tanah atau profil tanah. Siasatan air 508B boleh dikebumikan secara kekal di dalam tanah dan disambungkan ke perakam data untuk pengukuran jangka panjang.

Domain kekerapan reflectometry (FDR) adalah kaedah untuk mengukur kandungan kelembapan tanah dengan mengukur perubahan kekerapan yang disebabkan oleh perubahan pemalar dielektrik sensor di dalam tanah, yang berubah menjadi voltan atau hubungan semasa yang sepadan dengan kandungan kelembapan tanah. Ia mempunyai ciri-ciri ketepatan yang tinggi, cepat, tepat, pengukuran titik tetap yang berterusan, tiada radioaktif dan tiada gangguan kepada tanah.

SPESIFIKASI TEKNIKAL

◆Principle:FDR

◆: 4-pin

◆Melakukan:0~100%(m3/m3))

◆Sekarang masa:<>

◆Ambung:±2%(0~50%(m3/m3),25°C)

◆Measurement:90% daripada pengaruh adalah dalam silinder dengan diameter 2.5cm dan

◆Length 6cm sekitar siasatan pusat

◆Sealing bahan:ABS (alat melelas)

◆Size:133*40mm (siasatan:60mm)

◆Standard panjang:3m

◆ Tempoh:Kira-kira 10-an selepas kuasa pada

◆Tanda wayar plumbum:semasa200 m、RS485 100m

◆Sestidang Perlindungan:IP65

KAEDAH PENDAWAIAN

Sensor output RS485 dilengkapi dengan kabel 4-teras 2.5m sebagai standard. Pengguna boleh menyesuaikan kabel dengan panjang yang sesuai seperti yang diperlukan. Spesifikasi kabel adalah kabel perisai 4 teras 0.2mm², dan warna pendawaian ditakrifkan seperti di bawah:

RS485
Merah	Tiang positif
Hitam	Tiang negatif
Hijau	A
Blue	B

Pengesan output semasa dilengkapi dengan kabel 2.5m 4-teras sebagai standard. Pengguna boleh menyesuaikan kabel dengan panjang yang sesuai seperti yang diperlukan. Spesifikasi kabel adalah kabel perisai 4 teras 0.2mm², dan warna pendawaian ditakrifkan seperti di bawah:
